Sebagai pembekal pam perlombongan pasir, saya memahami pentingnya dapat membaca dan memahami lengkung prestasi pam ini. Keluk prestasi adalah perwakilan grafik hubungan antara kadar aliran, kepala, kuasa, dan kecekapan pam. Ia menyediakan maklumat berharga yang dapat membantu pengguna memilih pam yang tepat untuk aplikasi khusus mereka, mengendalikannya dengan cekap, dan menyelesaikan masalah apa -apa isu yang mungkin timbul. Dalam catatan blog ini, saya akan membimbing anda melalui proses membaca dan memahami lengkung prestasi pam perlombongan pasir.
Apakah keluk prestasi?
Keluk prestasi adalah graf yang menunjukkan bagaimana pam berfungsi di bawah keadaan operasi yang berbeza. Ia biasanya plot kadar aliran (biasanya dalam meter padu per jam atau gelen seminit) pada paksi x dan kepala (dalam meter atau kaki) pada paksi y. Kepala mewakili tenaga yang pam menambah bendalir, yang digunakan untuk mengatasi kerugian geseran dalam sistem paip dan mengangkat cecair ke ketinggian tertentu.
Sebagai tambahan kepada kadar aliran dan kepala, lengkung prestasi juga termasuk garis untuk penggunaan kuasa (dalam kilowatts atau kuasa kuda) dan kecekapan (sebagai peratusan). Garis tambahan ini memberikan pandangan yang lebih komprehensif mengenai ciri -ciri prestasi pam.
Unsur utama lengkung prestasi pam perlombongan pasir
Kadar aliran
Kadar aliran adalah jumlah cecair yang pam dapat bergerak melalui sistem per unit waktu. Ia adalah salah satu parameter yang paling penting apabila memilih pam perlombongan pasir. Kadar aliran yang diperlukan untuk operasi perlombongan pasir bergantung kepada faktor -faktor seperti saiz kawasan perlombongan, jumlah pasir yang akan diangkut, dan kadar pengeluaran yang dikehendaki.
Pada lengkung prestasi, kadar aliran diwakili pada paksi mendatar. Apabila anda bergerak dari kiri ke kanan pada lengkung, kadar aliran meningkat.
Kepala
Kepala adalah ketinggian yang pam dapat mengangkat cecair atau tekanan yang dapat dihasilkannya. Dalam aplikasi perlombongan pasir, kepala digunakan untuk mengatasi kerugian geseran dalam paip, injap, dan komponen sistem lain, serta mengangkat air pasir ke titik pelepasan yang dikehendaki.
Kepala diplot pada paksi menegak lengkung prestasi. Apabila kadar aliran meningkat, kepala biasanya berkurangan. Ini kerana lebih banyak cecair mengalir melalui pam, terdapat lebih banyak kerugian geseran dalam sistem, yang mengurangkan kepala yang ada.
Penggunaan kuasa
Penggunaan kuasa adalah jumlah tenaga yang diperlukan oleh pam untuk beroperasi. Ini adalah pertimbangan penting untuk kos - keberkesanan dan kecekapan tenaga. Pada lengkung prestasi, penggunaan kuasa biasanya diwakili oleh garis yang berasingan. Apabila kadar aliran dan peningkatan kepala, penggunaan kuasa pam juga meningkat.
Kecekapan
Kecekapan adalah nisbah output kuasa berguna pam ke input kuasa. Ia menunjukkan betapa berkesannya pam menukarkan tenaga elektrik atau mekanikal ke dalam tenaga hidraulik. Keluk kecekapan pada graf prestasi menunjukkan kecekapan pam pada kadar aliran yang berbeza. Titik kecekapan maksimum dipanggil titik kecekapan terbaik (BEP). Mengendalikan pam di atau berhampiran BEP disyorkan untuk meminimumkan penggunaan tenaga dan memanjangkan jangka hayat pam.
Membaca lengkung prestasi
Mari kita lihat dengan lebih dekat bagaimana membaca lengkung prestasi pam perlombongan pasir.
-
Tentukan kadar aliran dan kepala yang diperlukan: Pertama, anda perlu menentukan kadar aliran dan kepala yang diperlukan untuk operasi perlombongan pasir anda. Ini boleh dikira berdasarkan keperluan khusus projek anda, seperti jumlah pasir yang akan ditambang, jarak saluran paip, dan perbezaan ketinggian antara titik sedutan dan pelepasan.
-
Cari titik yang diperlukan pada lengkung: Sebaik sahaja anda telah menentukan kadar aliran dan kepala yang diperlukan, cari titik yang sama pada lengkung prestasi. Jika titik jatuh dalam lengkung, ini bermakna pam dapat memenuhi keperluan anda. Sekiranya titik di atas lengkung, pam mungkin tidak dapat memberikan kepala yang diperlukan pada kadar aliran yang ditentukan. Jika titik di bawah lengkung, pam mungkin terlalu besar untuk permohonan anda.
-
Periksa penggunaan dan kecekapan kuasa: Pada kadar aliran dan kepala yang diperlukan, periksa penggunaan kuasa dan kecekapan pam. Anda ingin memilih pam yang mempunyai penggunaan kuasa yang munasabah dan beroperasi di atau berhampiran BEP untuk kecekapan maksimum.
-
Pertimbangkan lengkung sistem: Keluk prestasi pam hanya satu bahagian persamaan. Anda juga perlu mempertimbangkan lengkung sistem, yang mewakili hubungan antara kadar aliran dan kepala yang diperlukan oleh sistem paip. Persimpangan lengkung prestasi pam dan lengkung sistem menentukan titik operasi sebenar pam dalam sistem.
Mentafsirkan lengkung prestasi untuk aplikasi perlombongan pasir
Dalam aplikasi perlombongan pasir, terdapat beberapa pertimbangan khusus apabila mentafsirkan lengkung prestasi.
-
Rintangan lelasan: Pasir - air sarat boleh menyebabkan lelasan yang signifikan ke komponen pam. Apabila memilih pam perlombongan pasir, cari pam dengan lengkung prestasi yang menunjukkan operasi yang stabil di atas pelbagai kadar aliran. Ini dapat membantu memastikan pam dapat mengendalikan variasi dalam kepekatan pasir dan kadar aliran tanpa mengalami pakaian yang berlebihan.
-
Kapasiti pengendalian pepejal: Pam harus dapat mengendalikan zarah pepejal di dalam pasir - air sarat tanpa menyumbat. Keluk prestasi mungkin tidak secara langsung menunjukkan kapasiti pengendalian pepejal, tetapi anda boleh mencari pam yang direka khusus untuk perlombongan pasir dan mempunyai reputasi untuk pengendalian pepejal yang boleh dipercayai.
-
Fleksibiliti sistem: Operasi perlombongan pasir mungkin memerlukan pam untuk beroperasi pada kadar aliran dan kepala yang berbeza bergantung kepada keadaan perlombongan. Pam dengan lengkung prestasi yang menawarkan beberapa fleksibiliti dari segi kadar aliran dan kepala boleh lebih sesuai untuk aplikasi dinamik ini.
Produk berkaitan

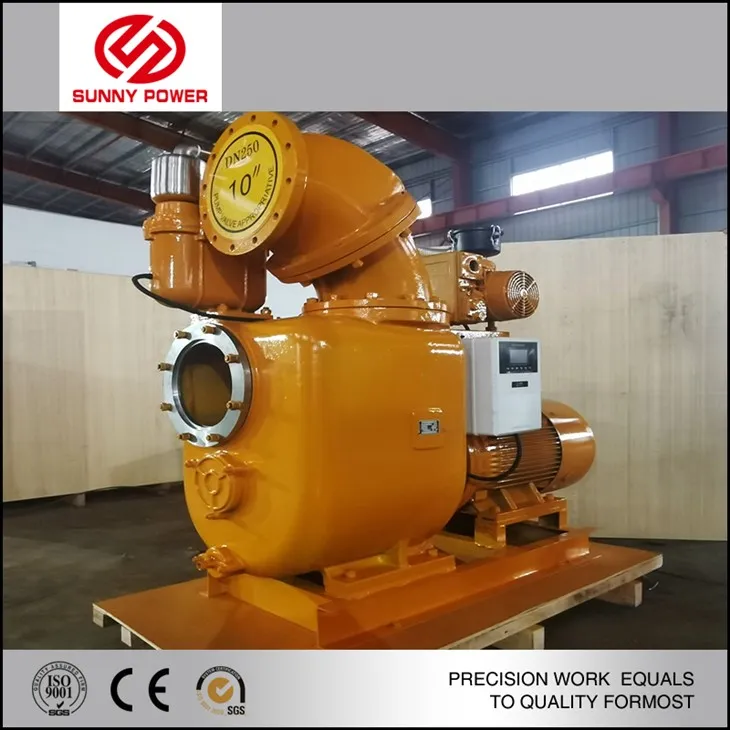

Sebagai pembekal pam perlombongan pasir, kami juga menawarkan pelbagai pam lain yang mungkin sesuai untuk aplikasi yang berbeza. Sebagai contoh, kamiPam air diesel tugas berat 6 inci aliran keluar 200m3/hadalah pilihan yang kuat dan boleh dipercayai untuk pemindahan air dalam pelbagai industri. KamiVacuum Assisted Priming Pumpsesuai untuk aplikasi di mana diri sendiri diperlukan. Dan kami8 inci pam kumbahan diri dengan trelerdireka untuk mengendalikan kumbahan dan cecair sisa lain.
Kesimpulan
Membaca dan Memahami lengkung prestasi pam perlombongan pasir adalah penting untuk memilih pam yang tepat untuk aplikasi anda, mengendalikannya dengan cekap, dan memastikan kebolehpercayaan jangka panjangnya. Dengan berhati -hati menganalisis kadar aliran, kepala, penggunaan kuasa, dan kecekapan pada lengkung prestasi, anda boleh membuat keputusan yang tepat yang memenuhi keperluan khusus operasi perlombongan pasir anda.
Sekiranya anda mempunyai sebarang soalan mengenai pam perlombongan pasir atau memerlukan bantuan memilih pam yang tepat untuk projek anda, sila hubungi kami. Kami berada di sini untuk memberi anda nasihat profesional dan produk berkualiti tinggi.
Rujukan
- Buku Panduan Pam, Karassik, IJ, Messina, JP, Cooper, PT, & Heald, CC
- Pam Centrifugal: Reka Bentuk dan Aplikasi, Stepanoff, AJ
